數據采集軟件

來源：http://www.efccg.cn/

數據采集軟件

使用一系列易于使用且經濟高效的軟件工具從橫河的數據采集和控制器產品中獲取、上傳和分析數據。

留言咨詢

咨詢電話：
15665899689

咨詢電話：15665899689

數據記錄軟件
DAQManager
DAQWORX

詳情介紹

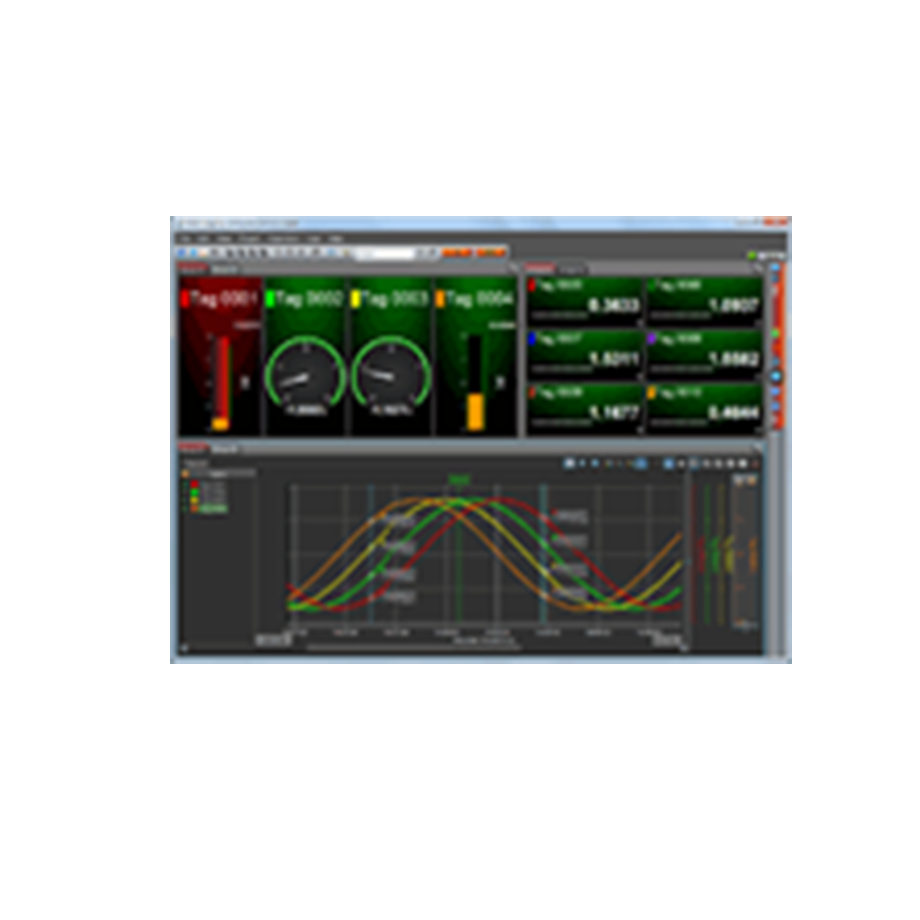

數據記錄軟件GA10
SMARTDAC+ GA10數據記錄軟件是一款在PC中監視和記錄數據的程序。通過在單臺PC上集中監視和記錄整個網絡中來自多個設備的數據，可以節省時間和精力。

特點：

1、通過網絡監視和記錄多臺儀表的數據

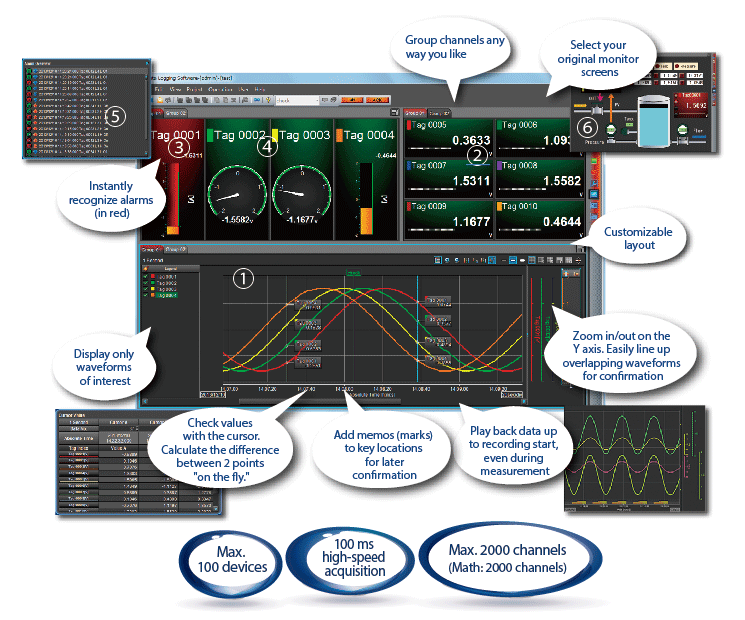

2、屏幕畫面便于瀏覽

多種顯示畫面

(1)趨勢顯示 (2)數字顯示 (3)條形圖顯示 (4)儀表盤顯示 (5)報警監視/日志 (6)自定義畫面

3、自定義畫面功能(/CG可選項) *新

直接通過PC記錄和監視過程，并使用自定義畫面模擬顯示過程。

（1）可創建50個畫面

（2）直接從監視器操作連接的設備

* 使用Modbus寫命令

（3）包括用于構建屏幕畫面的DAQStudio軟件

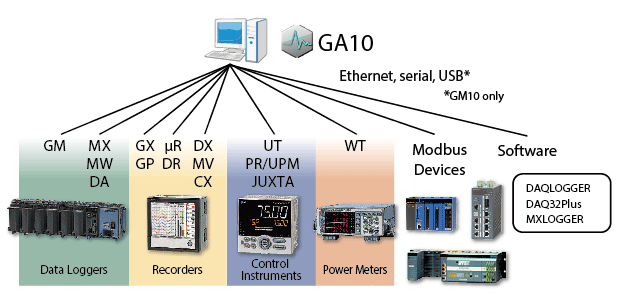

4、可與多臺設備連接

廣泛支持數據記錄系統、記錄儀、溫度控制器、信號調節器、功率監視器和功率計。

還可以從Modbus設備采集數據。

5、兼容型號

連接的產品
數據記錄系統	GM10
	MX100, MW100
	DA100
記錄儀	GX10, GX20, GP10, GP20
	DX1000, DX1000N, DX2000
	DX1000T, DX2000T
	FX1000
	MV1000, MV2000
	CX1000, CX2000
	μR10000, μR20000
	DR130, DR230, DR240
溫控器	UT75A, UT52A, UT55A, UT35A, UT32A, UP55A, UP35A, UM33A
PLC	FA-M3V(F3SP7x) (Connected as Modbus instruments)
功率監視器	PR300, UPM100, UPM101 (Connected as Modbus instruments)
信號轉換器	VJU7, VJS7, VJA7, VJH7, VJP8, VJQ7, VJQ8, VJX7, MVHK, MVRK, MVTK (Connected as Modbus instruments)
功率計	WT300, WT500, WT1800*,WT3000, WT3000E
Modbus設備	Instruments supporting Modbus communication
軟件	DAQ32Plus, MXLOGGER

6、簡單設置

（1）自動打印設置

自動打印趨勢及其他圖表通過選擇內容、目標通道、打印機和其他設置進行配置。

可自定義的布局，輸出為Excel或PDF。(報表/打印功能可選)

7、數據采集設置

僅需選擇要連接的儀表，即可進行采集。如果使用數據采集系統/記錄儀，將自動應用標簽名稱?？梢暂p松在多通道上掃描也可以修改高級設置。

* 適用的記錄儀/數據記錄儀型號

8、高可靠性

（1）通信中斷時自動重新連接，斷電前可持續保護數據文件。

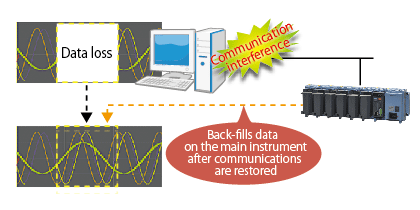

（2）數據完善功能(回填功能)*

（3）* 使用GM/GX/GP/DX/MV主機時，儀表時間用于時間戳。

（4）服務器操作系統支持

能夠構建高度可靠的系統，連續穩定運行。

連接的產品
數據記錄系統	GM10
	MX100, MW100
	DA100
記錄儀	GX10, GX20, GP10, GP20
	DX1000, DX1000N, DX2000
	DX1000T, DX2000T
	FX1000
	MV1000, MV2000
	CX1000, CX2000
	μR10000, μR20000
	DR130, DR230, DR240
溫控器	UT75A, UT52A, UT55A, UT35A, UT32A, UP55A, UP35A, UM33A
PLC	FA-M3V(F3SP7x) (Connected as Modbus instruments)
功率監視器	PR300, UPM100, UPM101 (Connected as Modbus instruments)
信號轉換器	VJU7, VJS7, VJA7, VJH7, VJP8, VJQ7, VJQ8, VJX7, MVHK, MVRK, MVTK (Connected as Modbus instruments)
功率計	WT300, WT500, WT1800*,WT3000, WT3000E
Modbus設備	Instruments supporting Modbus communication
軟件	DAQ32Plus, MXLOGGER

9、功能豐富

（1）報警音

·發生報警時PC會發出嗶嗶聲

（2）通過電子郵件發送通知

·根據各種采集狀態發送電子郵件

·指定多個發送條件和內容

·SMTP驗證/SMTP前POP認證

（3）MATH通道 *可選項

·實時計算測量數據

·支持基本數學計算和其他多種運算

·也可設置報警

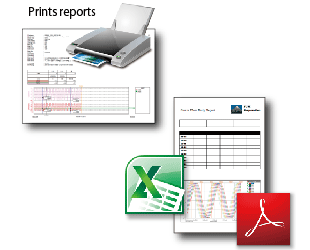

（4）報表打印 *可選項

·自動打印數據，包括趨勢、瞬時值和時報/日報。

·支持布局自定義并輸出至PDF/Excel

（5）OPC-UA服務器 *可選項

·支持OPC-UA通信，實現較高的安全性和可靠性。

·在支持的SCADA、數據庫和其他平臺中利用測量數據

（6）經過確認的OPC-UA產品：

·FAST/TOOLS V9.05 (橫河)

·GENESIS64 7.6.6 (愛康諾)

·Ignition V10.85 (inductive automation)

（7）標準功能支持多點記錄

·能夠在不同時間點采集多項數據

（8）雙時模式

·可以選擇PC時間或儀表時間作為時間戳

·與儀表本體文件保持一致

（9）用戶權限設置

·設置4個權限級別：所有者、管理員、操作員、監視者

（10）添加監視PC(客戶端) *可選項

·在多臺PC上監視和共享數據

（11）DDE服務器

·在包括Microsoft Excel在內的DDE兼容軟件中利用測量數據

（12）自定義畫面新可選項*

·按您喜歡的方式布置組件(例如數字、趨勢、條形圖和圖像組件)。

·使用適合您環境的自定義畫面進行監視。

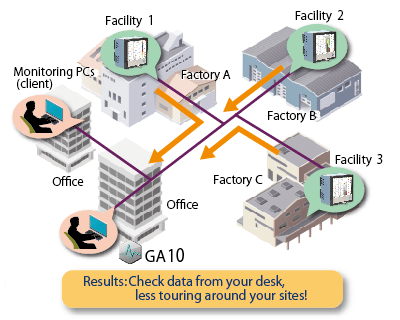

在生產現場監測數據

從辦公地點即可監測工廠數據。

用戶也可以增加客戶端，在多臺計算機上共享數據。

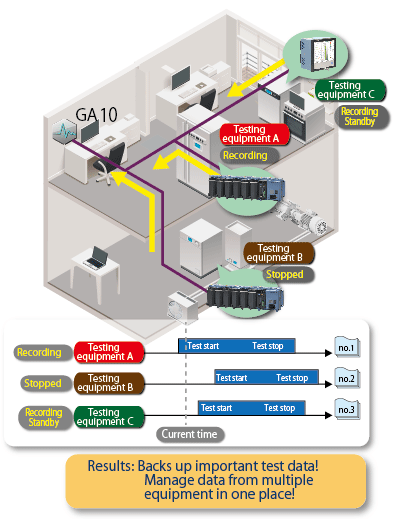

記錄多臺設備的數據

將測試/生產設備數據保存在計算機上。

甚至可以在不同時間記錄單個設備。

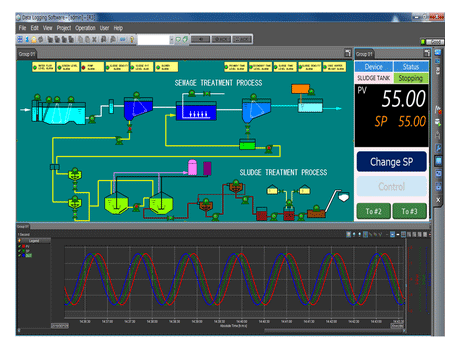

通過自定義畫面進行Modbus操作 *新

您可以從自定義畫面更改Modbus寄存器的值。

也可以更改操作(控制或記錄)。

DAQManager

DAQManager

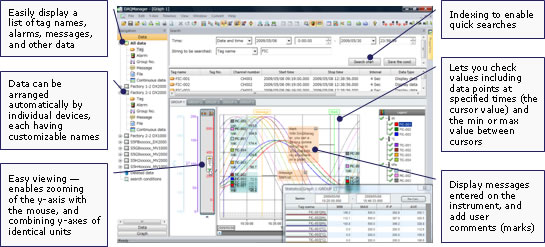

DAQManager是一個軟件程序，可以在PC上管理無紙記錄儀的測量數據?？梢酝ㄟ^日期/時間、標簽名稱、批次名稱和其他條件快速輕松地搜索DAQManager上加載的數據。可以將不同儀表、不同周期記錄的通道顯示在同一趨勢圖中。

（1）索引可快速搜索

（2）各種圖表

（3）輕松加載/導入數據

（4）數據自動合并

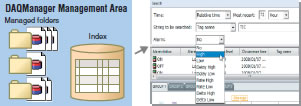

索引可快速搜索

您可以使用日期/時間、批處理名稱和其他搜索條件輕松找到所需的數據，例如標簽名稱、報警和消息。使用將數據文件加載到DAQManager中時注冊的管理信息索引，可以搜索并快速得到結果。

各種圖表

不僅可以“按原樣”顯示數據文件，還可以選擇某臺儀表或不同記錄周期的通道，將其顯示在同一趨勢圖上。用戶創建的圖表可以打印、轉換(轉換為文本或Excel格式)、保存或調用，以供將來分析。

輕松加載/導入數據

載入數據僅需指定其所在文件夾。通過原始記錄數據的儀表，DAQManager自動管理日期/時間和批次等信息，使用戶擺脫了復雜的文件夾結構。使用DAQWORX DAQEXPLORER和其他軟件可以自動轉發數據文件，使數據恢復任務可以完全自動化。

數據自動合并

分別保存到多個文件的數據會自動合并。DAQManager將數據視為從內存開始到內存停止的連續數據(或在連續記錄過程中視為“進行中”)，并且無需用戶采取任何措施即可確認文件之間的數據連續性。

DAQManager的功能:

例1：通過標簽名稱和日期/時間從數十臺記錄儀中搜索數據。

例2：通過批處理信息和消息搜索各種批處理數據。

應用1：每星期一顯示上周末發生的報警列表。

應用2：從所有工廠的記錄儀中僅提取排水數據，并合并到一個圖表中。

型號和后綴代碼

型號代碼	后綴代碼	可選項代碼	說明
DXA250			DAQManager
交付格式	-1		安裝媒介: CD-ROM

DAQWORX

通過DAQWORX，用戶可以使用橫河記錄儀、數據記錄系統、溫控器等測量儀表建立數據采集系統，而無需進行編程。為了增加功能，DAQWORX提供集成的數據采集軟件系統，使客戶可以將高附加值軟件連接到現有的數據采集系統上，輕松擴展支持的應用范圍。請注意，某些軟件包與GX/GP系列無紙記錄儀不兼容。

集成軟件包

集成記錄儀、控制器和測量儀表。

DAQLOGGER *

產品特定軟件包

充分發揮每種產品的優勢

（1）MXLOGGER (用于DAQMASTER MX100) *

（2）DAQEXPLORER

(用于DX, CX和 MVAdvanced/MV)

（3）DAQ32Plus用于Darwin series *

通用軟件

DataBrowser *

* : 該產品已停產。替代產品是GA10數據記錄軟件。

數據瀏覽器：

1、DX、CX和MV系列的監視軟件

2、基于GUI的用戶友好操作

使用DAQEXPLORER可以輕松執行任務，如通過網絡輸入DX/CX/MV設置，或?qū)y量數據文件從DX/CX/MV系列設備傳輸?shù)絇C。只需單擊或拖放桌面上的圖標(DX100P/DX200P除外)。

3、桌面

DesktopDAQEXPLORER包含下面列出的軟件模塊。各個模塊都集成在桌面上。

該軟件組件自動查找并顯示DX/CX/MV系列設備，這些設備與網絡上使用的PC在同一網段內連接。

（1）自動搜索并安裝在網絡上的DX/CX/MV系列設備

（2）啟動數據監視器、數據查看器和設置軟件(使用DXAdvanced/MVAdvanced的批處理功能時，可以在內存啟動時輸入批處理信息。使用（3）DXAdvanced R3或更高版本的多重批處理功能時，可以在單個批處理中發生內存啟動/停止)。

（4）促進內存的啟動、停止和觸發

（5）顯示活動窗口的快照視圖

（6）列出內部存儲器和外部存儲介質中的文件

（7）自動傳輸文件(按周期或具體時間指定)

（8）允許手動傳輸文件(只需拖放)

（9）自動打印快照

數據監視器軟件

Lets 該軟件可以按多種格式監視DX/CX/MV系列設備的測量數據，包括趨勢顯示、環形趨勢顯示、數字顯示和儀表顯示。

1、趨勢監視器

2、環形監視器

3、數字監視器

4、報警監視器

5、彩圖監視器

6、儀表監視器

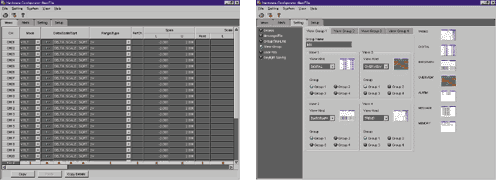

安裝軟件

該軟件可以與DX/CX/MV系列設備交換測量和計算通道相關設置及顯示設置數據，并將數據保存在PC的硬盤或其他介質上。*

* 對于DXAdvanced R3或更高版本，無法為自定義顯示功能構建或編輯屏幕畫面。

程序模式設置
可以通過CX1000/CX2000控制測量站的圖形界面創建和設置嵌入式控制回路程序的操作模式。

數據查看器軟件

鏈接文件畫面

將DX/CX/MV單元中的連續數據分解成多個文件后生成的數據文件，或由于電源故障等中斷的數據文件顯示為鏈接文件。您可以保存文件鏈接條件，以便重新顯示鏈接的文件。通過鏈接文件畫面還可以使用光標讀取顯示數據中的數值，計算周期值，并將數據轉換為ASCII格式或兼容Excel和Lotus 1-2-3的文件格式。

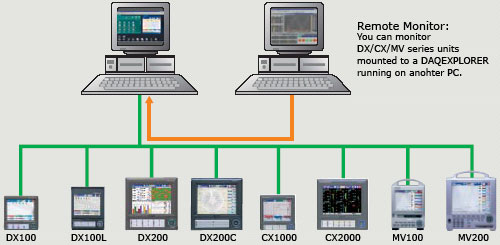

系統配置
DAQEXPLORER的數據監視軟件最多可與16個DX/CX/MV系列設備鏈接。

與高附加值軟件組合使用

高級監視(用戶創建的屏幕)

Use用戶創建的屏幕與 AddObserver 和AddObserver運行時相結合，可提供方便的實時監視。
