渦街流量計現場不合理應用舉例2023
來源：http://www.efccg.cn/
部分現場安裝、使用不當舉例

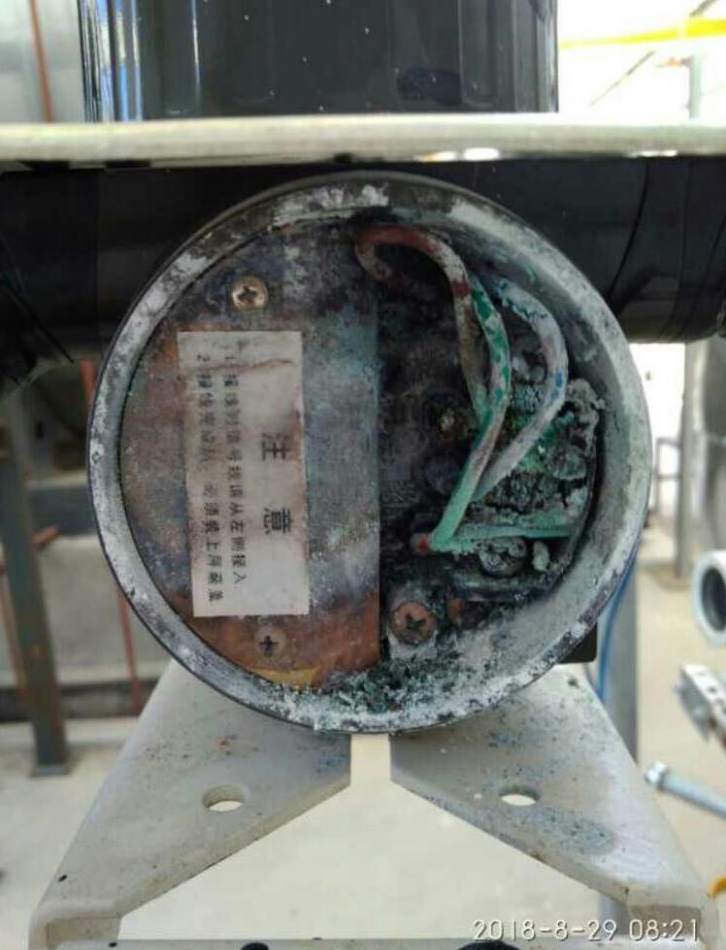

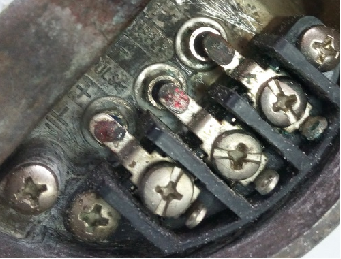

進線口配線不注意導致雨水順著電纜線滲入接線腔引起損壞。
各種不合理應用產生的后果

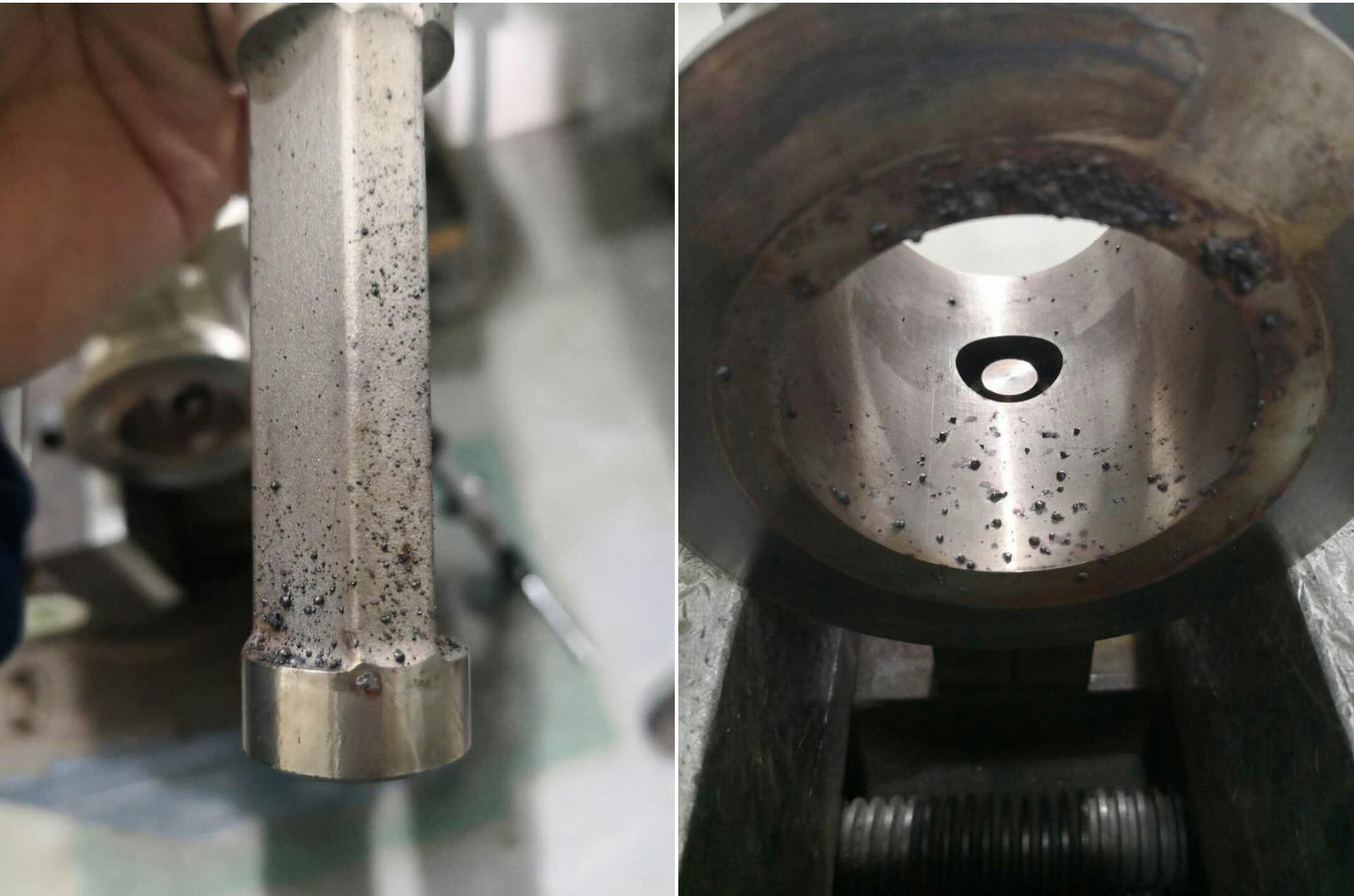

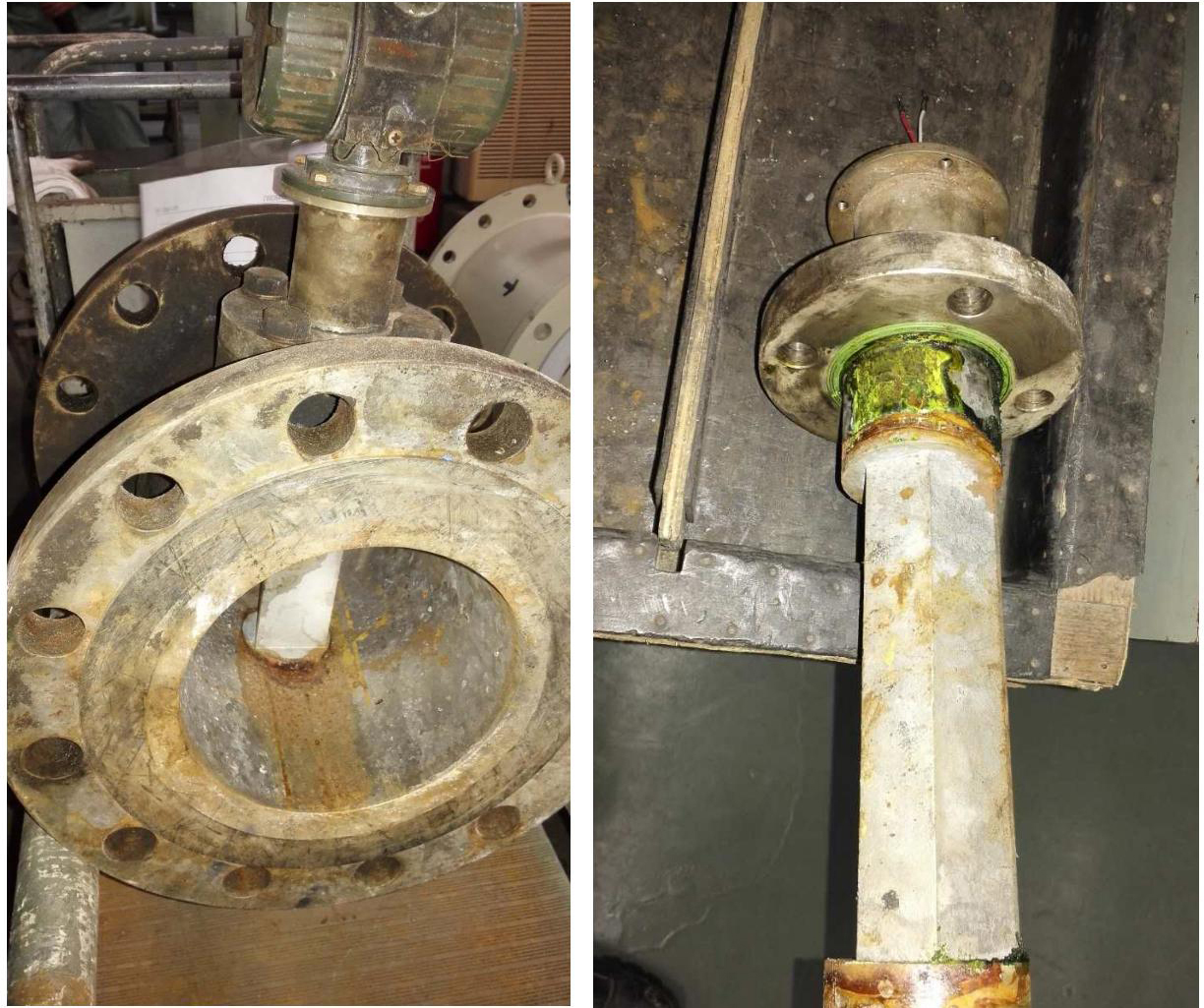

測量氯氣場合：由于氯氣干燥度未控制好，導致殼體內和發生體上附著類似酸泥物質。導致發生體與殼體間卡滯，測量不正確。

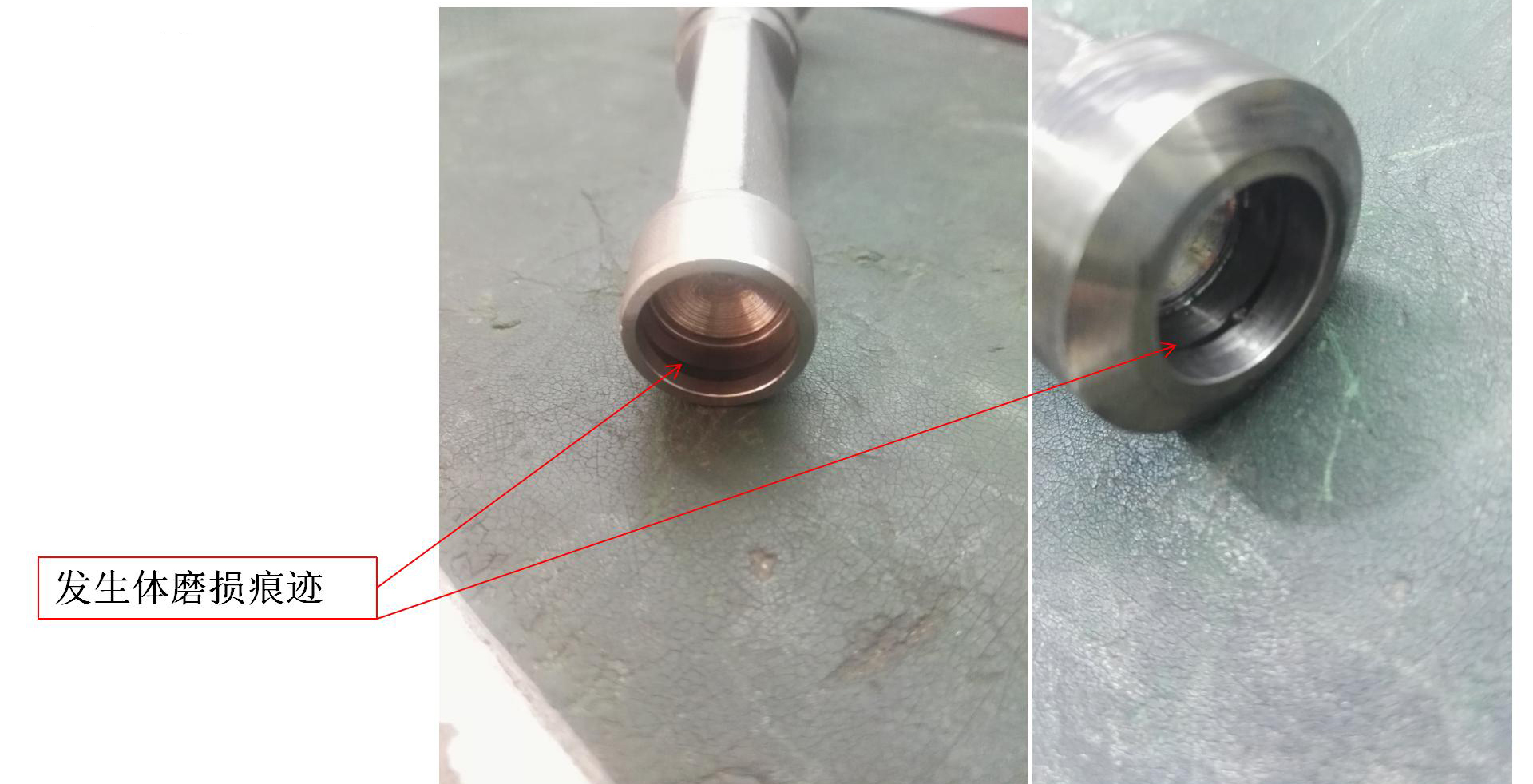

現場超流速使用形成機械磨損，導致測量不正確且發生體報廢。

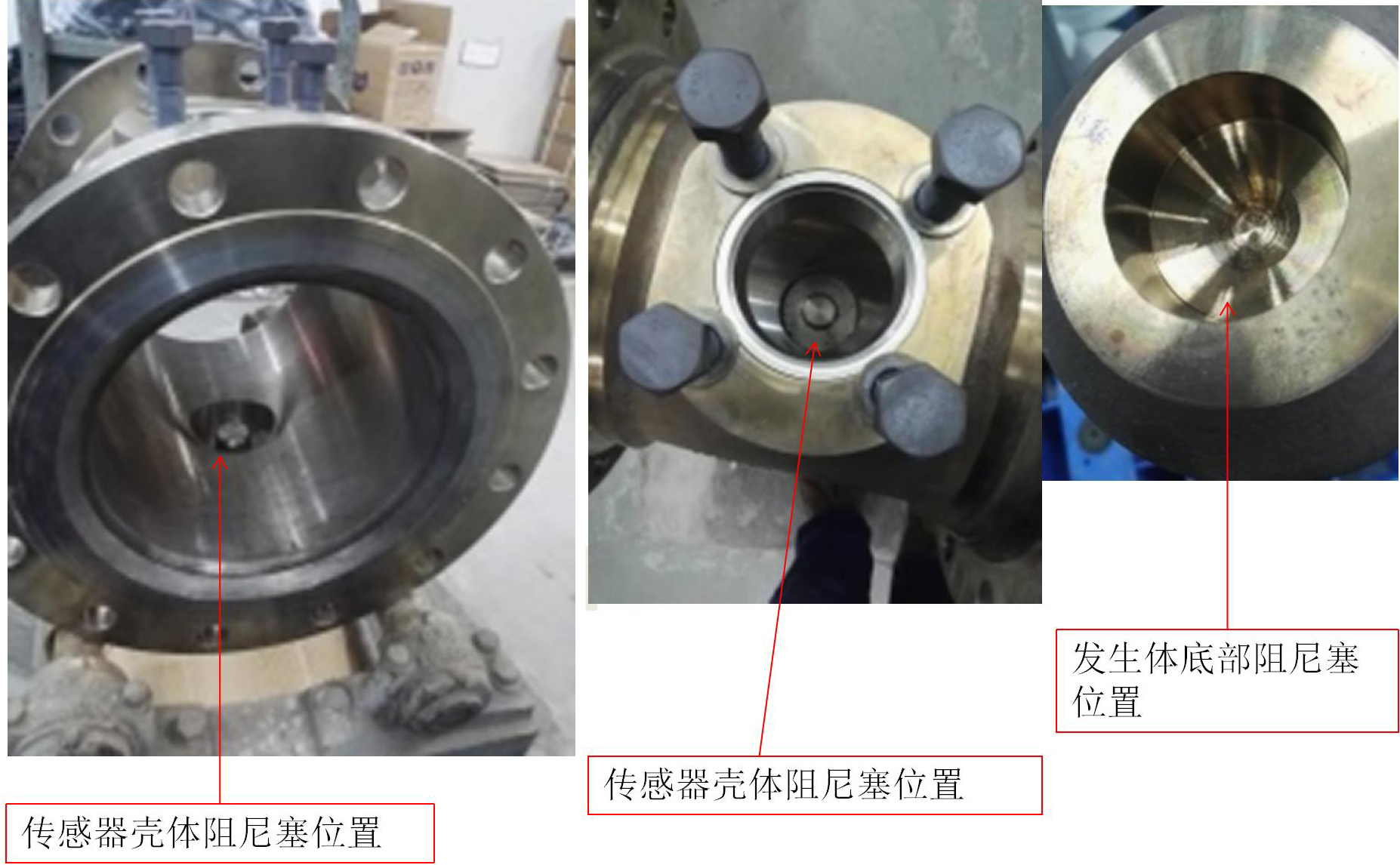

渦街發生體阻尼塞位置
管道焊渣未清理，沖擊在流量計內壁，可能會引起阻尼塞卡滯，嚴重情況下會沖擊發生體造成發生體內壓電晶片損壞。
渦街前后直管段不符合要求，引起測量誤差。

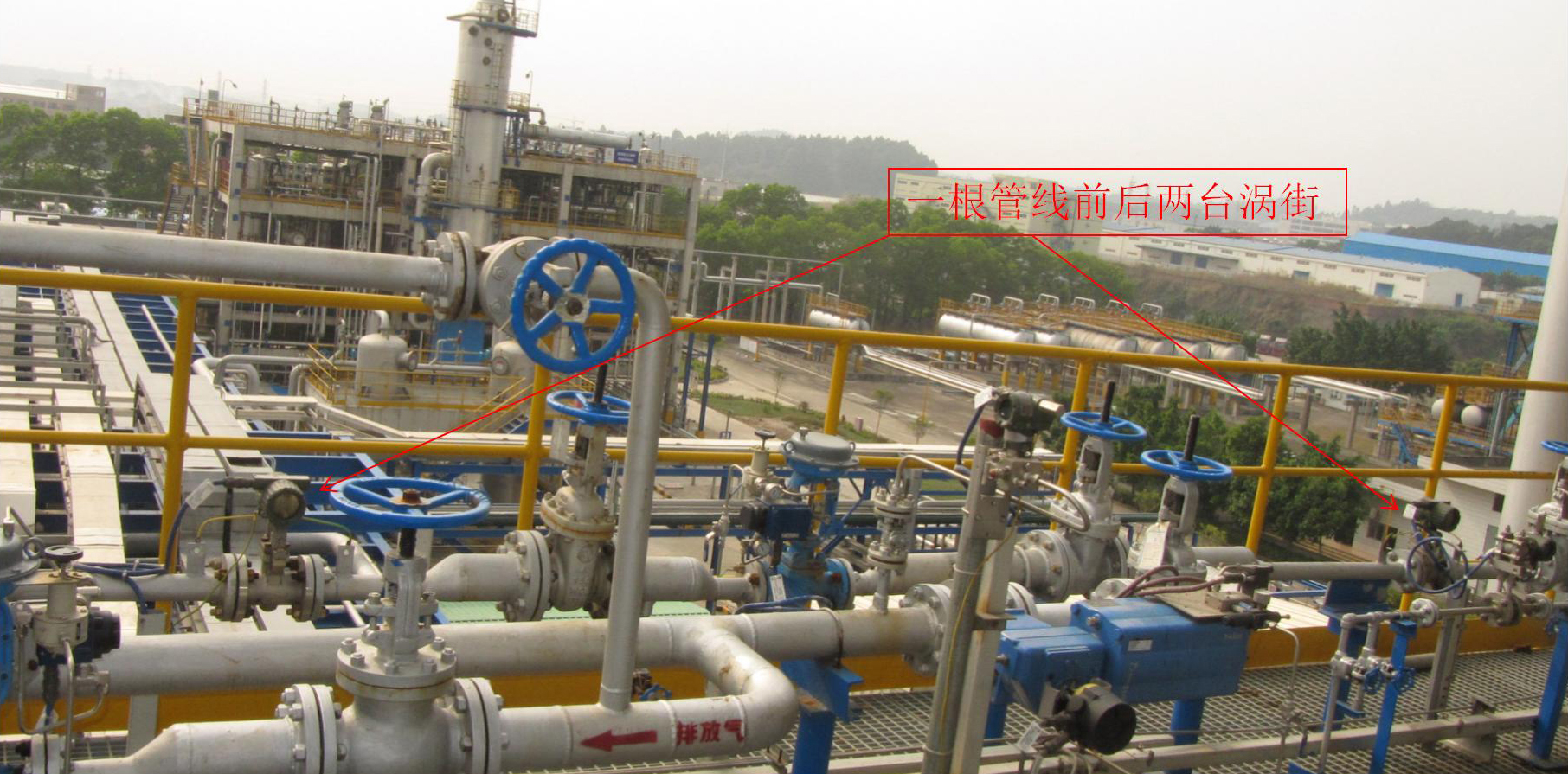

前后兩臺渦街間有調節閥門造成前后位置壓力不同，需要根據實際壓力分別設置壓力參數，否則流量無法一致。

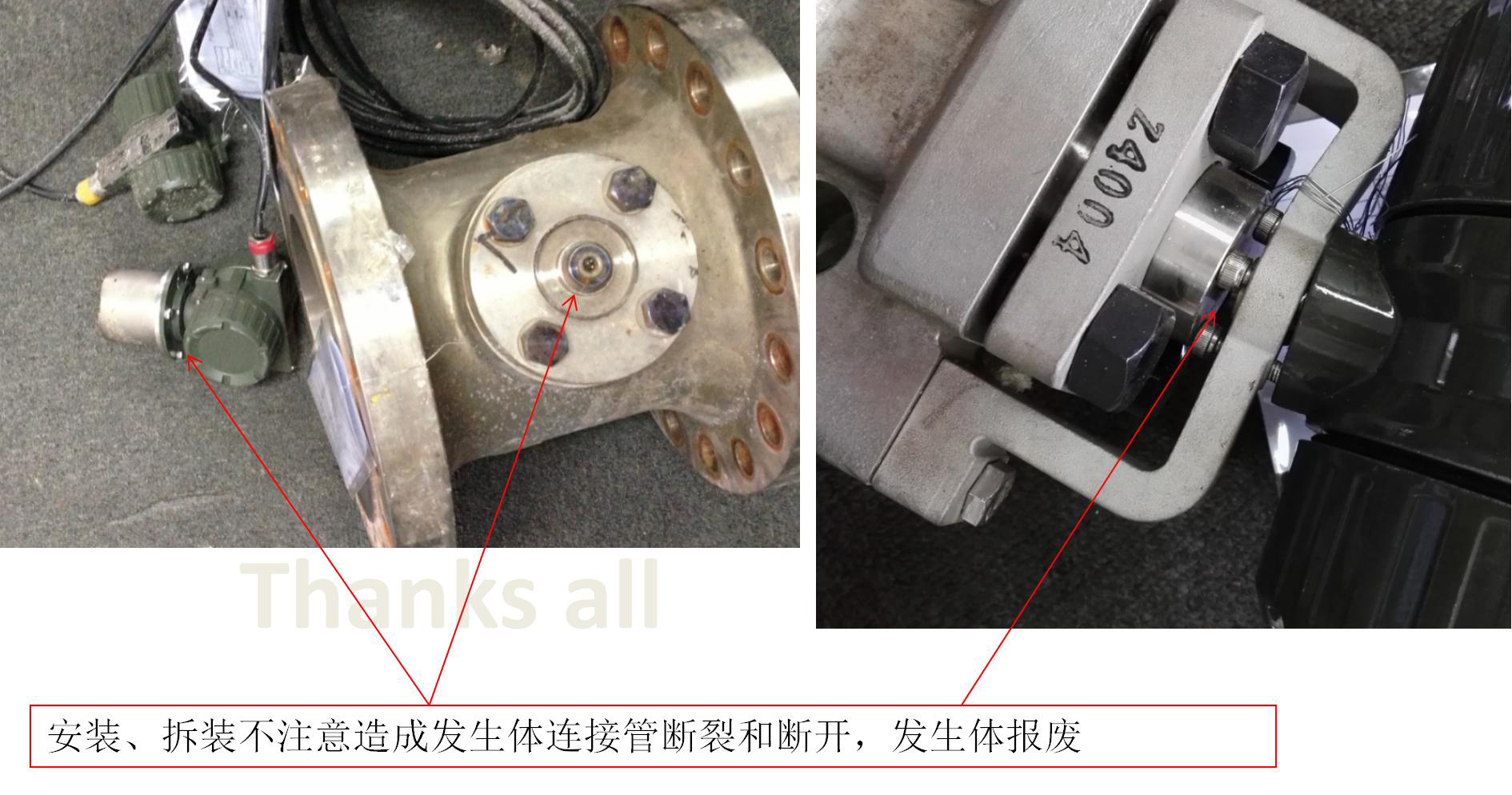

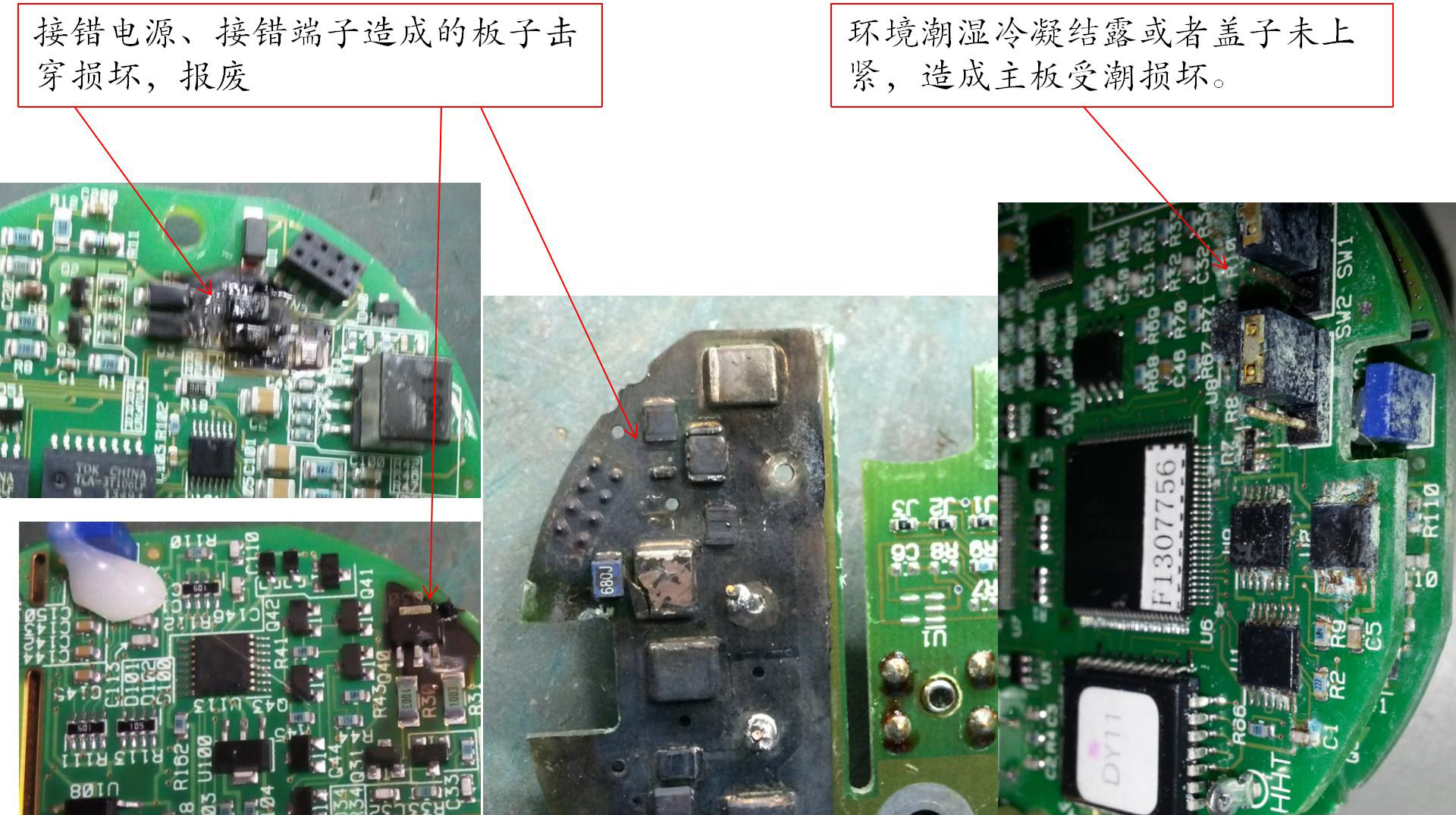

各種不合理應用產生的后果

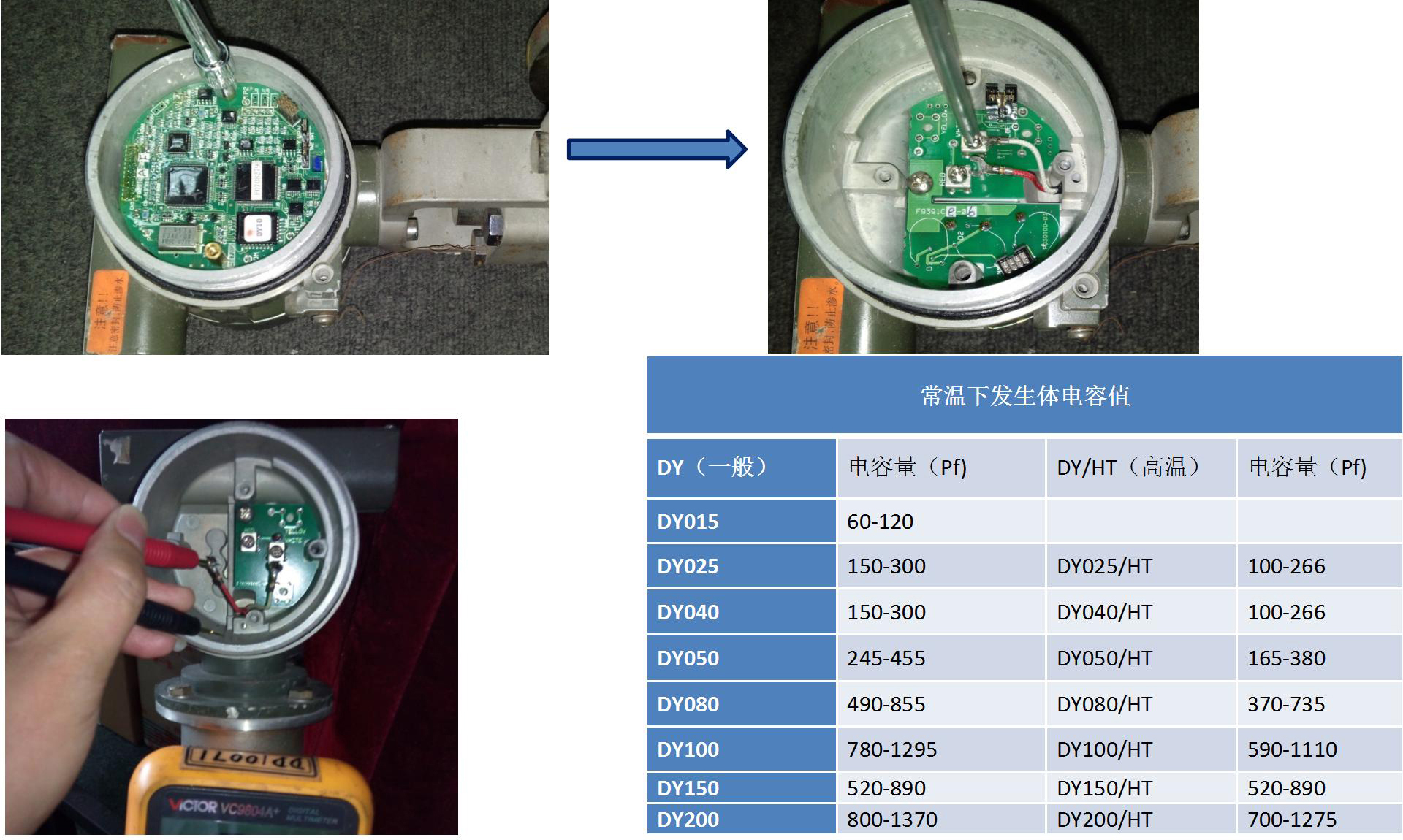

發生體檢測方法

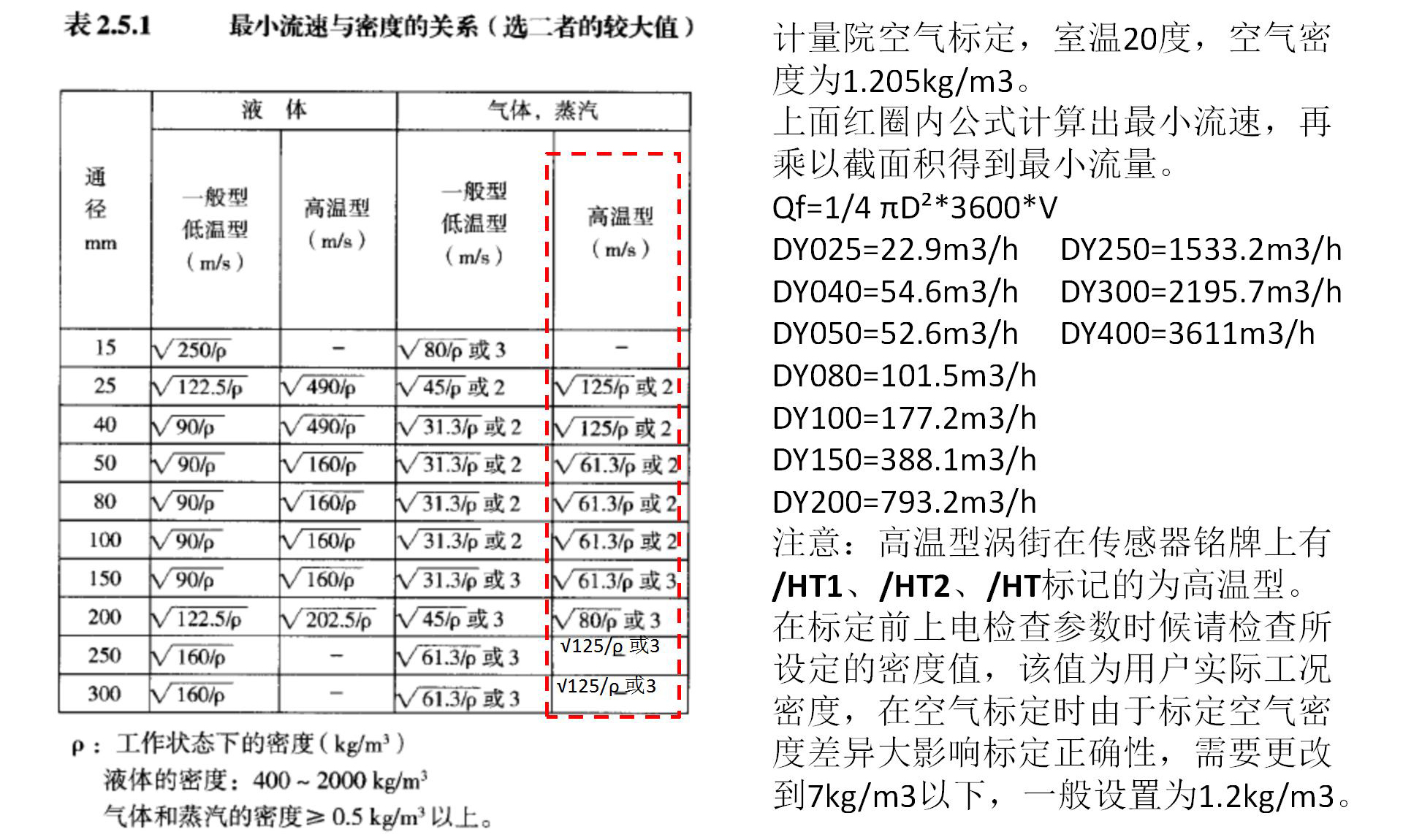

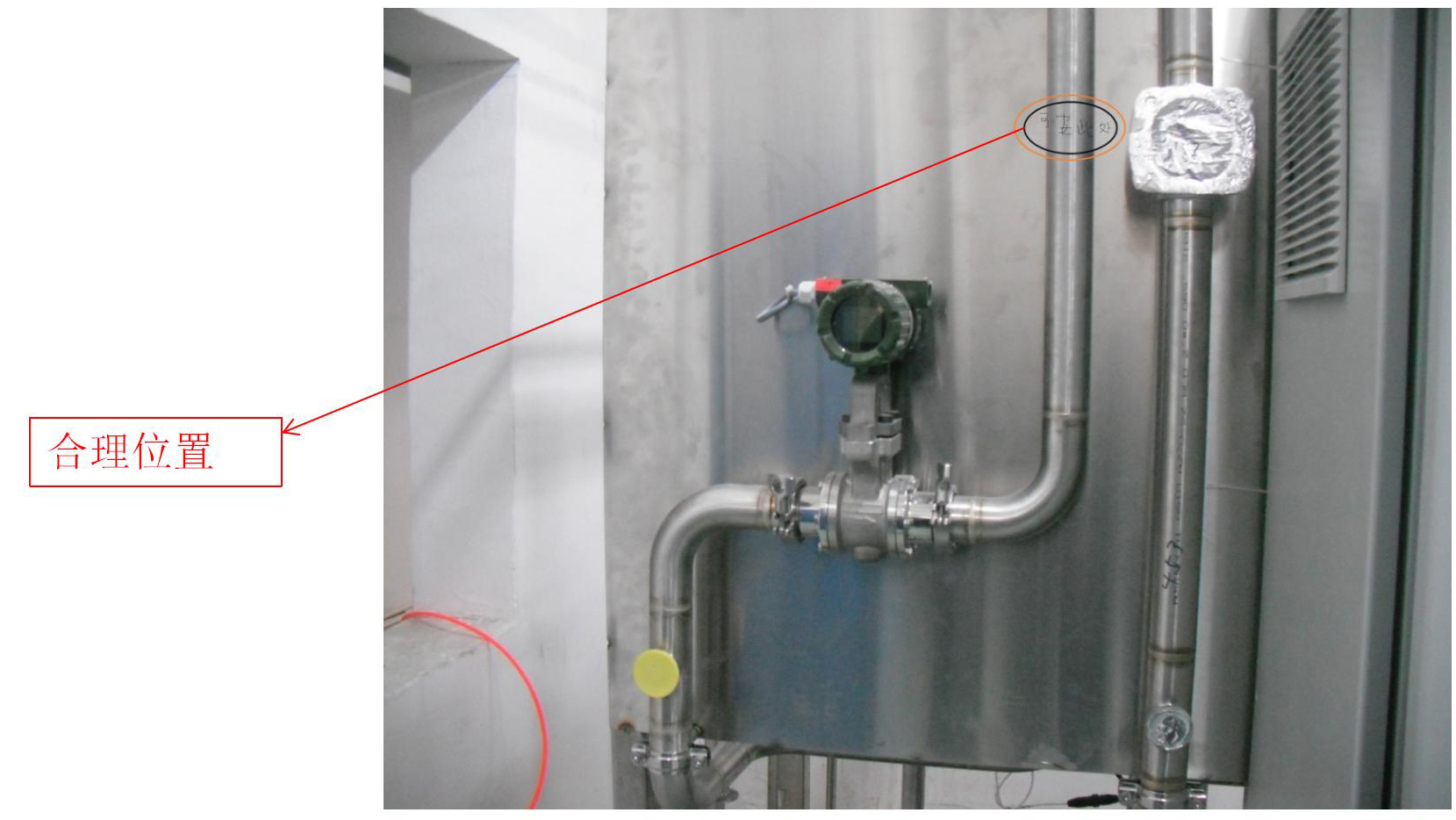

音速噴嘴負壓法標定注意
50HZ工頻干擾的處理（分體型）如果管路停用狀態，顯示和輸出有相對固定的流量數值，K34頻率在50左右，90%的可能即為50HZ工頻干擾
1.按照說明書要求規范安裝與接線（專用電纜線、屏蔽罩）
2.檢查專用電纜線是否由于破損所引起干擾;
3.把轉換器浮空,就是把轉換器與其他安裝支架等金屬物體完全隔離;
4.傳感器如果有金屬保溫層的，務必注意不能讓金屬保溫層與傳感器金屬部分接觸；
5.管道振動引起的干擾，做抗振動處理（緊固，避開振動源處理）；
6.傳感器與轉換器間的專用電纜線走向注意不能靠近動力電纜線（>30cm以上）
7.流量積算儀的接地端不可與流量計轉換器的外殼地連接；
8.如果用頻率輸出的，可以把流量計轉換器的電源“-”極和轉換器外殼接地螺釘（該螺釘在屏蔽罩邊上）短接來嘗試是否干擾；
9.傳感器打地樁接大地處理；
10.傳感器發生體故障；
案例：
現象描述：
某用戶反映一根總管蒸汽上前后安裝有兩臺DY300渦街，相距9米，在流量較小的情況下，兩臺表瞬時值比較接近，當流量增大時，瞬時量差距增大，上游23T/H左右，下游31T/H左右，下游渦街略微波動偏大，但也屬正常范圍。
檢查：
配套商工程師去現場檢查安裝、接線、測量發生體均正常。
分析：
流速越高差距越大，懷疑傳感器內有異物，流速低的時候影響小，流速越高漩渦發生被影響越明顯，根據以往經驗建議拆下游渦街檢查。
結論：發生體上卡著磚頭，引起兩次漩渦流速越高影響越大，導致測量值偏高。
同樣情況在南京某化工廠也出現，發生體前有個壓癟的可樂罐子，引起測量值偏高10%
